Az ipari energiafogyasztás csökkentése az új inverteres megoldással Daikin Ecorich hidraulikus tápegység és Daikin AKZ – AKJ – AKW hűtőegységekkel

Mint mindenkinek akár lakossági - akár ipari felhasználó, nagy fejtörést okoz most az energia felhasználásának csökkenetése, a mi segítségünk most az ipari felhasználóknak nyújt segítőkezet. Lássuk be, belátható időn belül nem fog drasztikusan csökkenni az áram ára, ezért mindenképpen meg kell keresni azokat a megoldásokat, amivel az villamossági felhasználást redukálni lehet.

A Daikin egy világvezető japán cég, akik egy régebbi technológiát integráltak bele a tápegységek és az ipari hűtők mechanizmusába.  Amikor egy mechanikus eszköz elindul, gyakran nagy kiugrás is észrevehető a beinduláshoz szükséges energiafogyasztásban, ez az erőteljes kiugrás magas költséget eredményez, mivel a készüléknek több elektromosságra van szüksége a működésbe lépéskor.

Az inverter úgy működik, mint a karburátor az autóban. A kezdeti magas áramfelvétel helyett az inverter lassan fut fel. A berendezés jóval egyenletesebben gyorsul fel, és kerüli a kezdeti magas áramfelvételeket. Az inverteres technológia eddig nem fordult elő az ipari hűtőközeg hűtőknél vagy hidraulika tápegységeknél, annál többet találkozhattunk ezzel a technikával a légkondicionáló gépeknél.

Most ebben a világpiaci helyzetben, amikor az energia árak az egekbe szöknek, nekünk új lehetőségeket kell keresnünk az energiamegtakarítás miatt.

Mi a BIBUS -nál bemutatunk egy korszakalkotóan új és hosszútávú energia költséghatékony megoldást.

Miért érdemes a Daikin termékeket választani vagy akár a régi egységeket lecserélni?

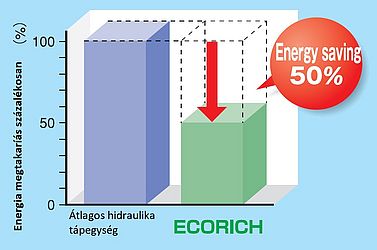

Az ábrákon láthatják az energia megtakarításokat a hagyományos termékekhez képest.

Alább láthatják hogyan működnek a Daikin AKZ - AKJ -AKW - AKC hűtők és a Daikin ECORICH tápegységek és ezen termékek tulajdonságait.

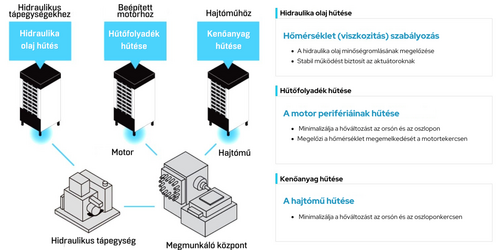

A Daikin AKZ - AKJ - AKW - AKC hűtők elvi vázlata

A Daikin AKZ - AKJ - AKW - AKC olajhűtők legfőbb tulajdonságai:

1. Precíz hőmérséklet szabályozással rendelkezik, ami nagy pontosságú  ± 0.1°C olajhőmérséklet-szabályozás állítási lehetőséget biztosít, és ami nagyon fontos, hogy ezt 0 – 100% terhelés között is tudjuk állítani.  A hűtőteljesítmény felbontása az alacsony terhelési tartományban az optimális szabályozással javult kompresszor, inverter és elektronikus expanziós szelep.

2. Inverteres technológia miatt akár 45%-al kevesebb energiafelhasználás is elérhető.

3. Kompakt és időtálló egységek, Szulfidációnak ellenálló elektromos alkatrészek és IP54-es védelem, ami a gép működésére káros mennyiségű por behatolási elleni védettségre és a burkolatra bármely irányból fröccsenő víz elleni védettségre utal.

4. Többféle különböző működési mód, mint például:

  • Hűtőközeg hiány érzékelő funkció

A hűtőközeg-gáz szivárgása esetén, riasztási jelzések jelennek meg. Tiltja a gép funkcióit. Megakadályozza a gép károsodását és a megmunkálási hibákat.

  • Hőmérséklet figyelmeztető funkció

Figyelmeztető jelzés adható ki, ha a folyadék célhőmérséklete vagy a helyiség hőmérséklete kívül esik a felhasználó által kiválasztott tartományon.

  • Automatikus hangolás funkció

Amely automatikusan beállítja a szabályozást a telepített rendszernek megfelelően (tartály folyadék térfogata, csövek, stb.), nagymértékben csökkenti a beállítási időt a próbaüzem során.

  • 999 órás időzítő funkció (ON timer)

A művelet kezdési ideje 0 és 999 óra között állítható be (órában)

  • Prediktív karbantartási funkció

Ha a légszűrő vagy a kondenzátor eltömődött, figyelmeztető jelzés jelzi, hogy karbantartásra van szükség.



5. IPM Motor

A szinkron motor megfelel az IP4 standardoknak, ezenfelül nagyon nagymértékű energia megtakarításra képes.

A motor a forgási sebességét tudja változtatni üzem alatt.

Magasabb fordulatszám-tartomány (az IPM motor nagyobb térgyengítő képességgel rendelkezik, mivel az állandó mágnesek a rotorba vannak behelyezve)

Nagyobb hatásfok, különösen nagy fordulatszám-tartományban (alacsonyabb állandó mágneses örvényáram veszteségek)

6. Alacsony zajszint miatt a környezetre való hatások minimálisak

Daikin AKZ - AKJ - AKW - AKC olajhűtők leggyakoribb felhasználási helyei:

  • Megmunkáló központok
  • NC Esztergák
  • Csiszológépek \ Darálógépek
  • NC Speciális gépek
  • NC Szikraforgácsolók
  • Öntőgépek
  • Prések
  • És meg sok más ipari konstrukció.

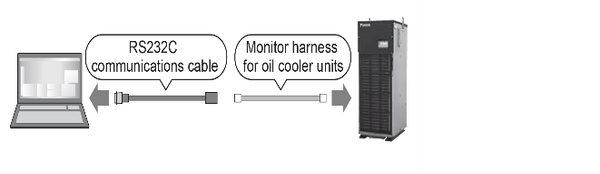

A szobahőmérséklet, a folyadék hőmérséklete és egyebek a belső adatok számítógépen nyomon követhetők Hybrid-Win használatával.

Ezek az adatok megjeleníthetők együttesen, megkönnyítve a működési állapot megfigyelését!

A szoftver és használati utasítása kézikönyv ingyenesen letölthető a www.hyd.daikin.com weboldalról.

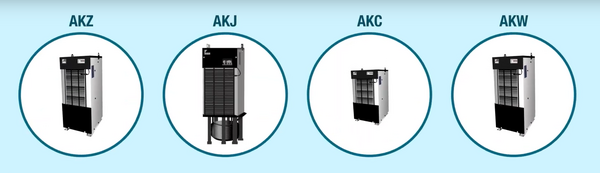

Daikin AKZ széria az olajhűtéshez

  • Nagyon jó hatásfok elérésére képes az inverteres kompresszorral és elektronikus expanziós szeleppel
  • Olajhűtő egység beépített keringető szivattyúval rendelkezik
  • Zárt típusú hűtő
  • Új R410A a hűtőközeg

Daikin AKW széria hűtővízhez

  • A hűtési teljesítmény szabályozási tartományának kiterjesztése
  • Környezetbarát egység
  • Továbbfejlesztett, nagyon pontos hőmérsékletszabályozás

Daikin AKC hűtőközeghez

  • Integrált áramkörű hűtőegység hűtőfolyadékhoz
  • Inverteres kompresszorral ellátva

Daikin AKJ olajhoz és hűtőközeghez is

  • A hűtőfolyadék tartályra helyezett hűtő, amely a tartályban lévő folyadékot közvetlenül egy hűtőtekerccsel hűti
  • Rozsdamentes hűtő
  • Nagyon jó hatásfok elérésére képes az inverteres kompresszorral és elektronikus expanziós szeleppel



Daikin Ecorich Model

A Daikin ECORICH hibrid hidraulikus rendszer (tápegység), amely a hidraulikus technológia és a Daikin kivételes légkondicionáló motor/inverter technológiájának világelső fúzióját valósította meg, ez a kompozíció a hidraulika területén az energiamegtakarítás irányadója. A tápegység modellváltáson esett át, amely magában foglalja a rendkívül hatékony IPM motorok beépítését. Az energiamegtakarítás jelentős javulása és az alacsony hőtermelés hozzájárul a nagyobb üzemi energiamegtakarításhoz.

A rotorba mélyen beágyazott ritkaföldfém állandó mágnessel az IPM motor olyan elektromágneses szerkezetet használ, amely maximalizálja a mágneses nyomatékot (vonzó/taszító erő a tekercs és az állandó mágnes között) és a reluktancia nyomatékot (a tekercs vasat vonzó ereje, ez akkor van, mikor a forgórész és állórész egy külső mágneses tér hatására úgy próbálnak helyezkedni egymáshoz, hogy a mágneses erővonalak bennük a lehető legrövidebb úton záródjanak (és a legtöbb záródjon). Ilyenkor a mágneskör ellenállása a legkisebb). Ez a szerkezet nagy nyomatékot és maximális hatékonyságot ér el, miközben elnyomja a hőtermelést. A nagy hatékonyságú IPM motornak hála, kifejezetten nagy energia hatékonyság.

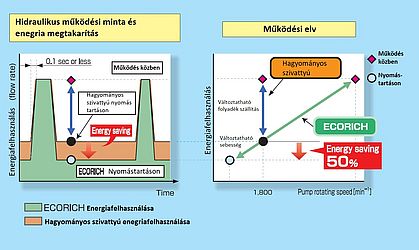

Inverteres technológia és a hidraulika fúziója



  • Korszakalkotó akár 50%-os energiamegtakarítás
    • Drasztikus energiamegtakarítás nyomás alatt a motor fordulatszámának csökkentésével
    • Saját fejlesztésű, nagy hatásfokú SR motorvezérlő egységünket és a kompakt, fix lökettérfogatú szivattyúnkat használjuk a tápegységben



  • Azonnali visszajelzés
    • A válaszreakció egyenértékű vagy gyorsabb, mint egy hagyományos változó térfogatú szivattyúnál (Nyomástartás <-> maximális áramlási sebességnél: 0,1 másodperc vagy kevesebb a reakció idő)



  • Energiatakarékos nyomás - áramlási sebesség szabályozás
    • A nyomás ellenőrzésével a terhelési állapotnak megfelelően biztosítja a szükséges áramlás
    • Fenntartja a minimális szükséges nyomást, és a legkisebb elérhető forgási sebességgel működik, ez az miatt szükséges, hogy kompenzálja a szivárgást a körből.
    • Amikor működik az aktuátor akkor nagylendülettel forog és biztosítja az szükséges áramlást a megfelelő áramlási sebességet.

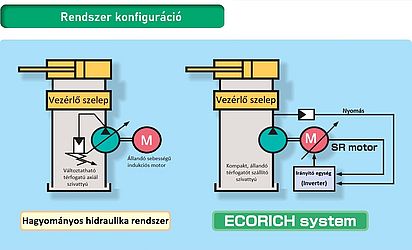

Rendszer konfiguráció

Hely és erőforrás megtakarítás

  • Az ECORICH-R modell kompakt, könnyű és egyszerű szerkezettel, permanens mágnes nélkül (kb.50%-al könnyebb a hagyományos egységekhez képest)
  • Alacsony fordulatszámon minimális mennyiségű folyadékot szállít, a hidraulikaolaj élettartamának megőrzésére

Könnyű telepítés és egyszerű kezelés

  • A működéshez nem szükséges ipari áramforrás elég csak 200 V-os kereskedelmi áramforrás
  • Az érintőpanelen beállítható a nyomás és az áramlási sebesség
  • Digitálisan, könnyedén olvasható formában jelenik meg a nyomás és az áramlási sebesség



                                                                      Szerző: Angyal András - BIBUS Kft. I 2024. április
